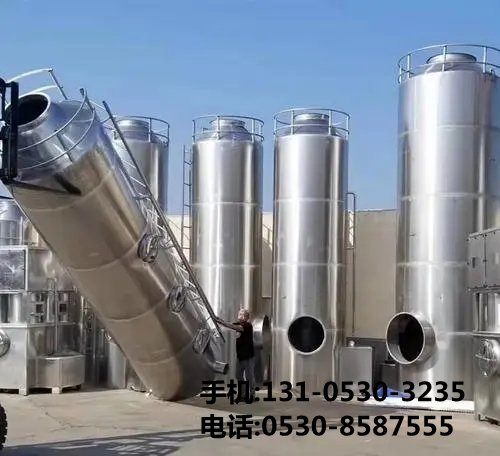

喷淋塔连接装配指南





一、装配前准备

部件检查：开箱后，依据装箱清单仔细核对喷淋塔的各个部件，包括塔体、喷头、填料、循环泵、管道、阀门等，查看是否有缺失或损坏。同时，检查各部件的规格、型号是否与设计要求相符。例如，确认喷头的孔径、喷洒角度是否符合工艺需求，填料的种类、尺寸是否能提供足够的气液接触面积。

工具材料准备：准备***所需的装配工具，如扳手、螺丝刀、电钻、密封胶枪等。同时，确保有足够的辅助材料，如密封垫片、生料带、螺栓螺母等。根据连接方式和部件材质，选择合适的工具，避免因工具不当造成部件损坏。

场地清理：清理装配场地，确保地面平整、干净，无杂物堆积。为装配工作提供一个宽敞、安全的操作空间，便于部件的搬运和组装。若在室内装配，要保证通风******，以利于后续的设备调试和维护。



二、基础安装

基础制作：根据喷淋塔的尺寸和重量，按照设计要求制作混凝土基础?；〉某叽缬Ρ人宓鬃?**出一定范围，以保证塔体安装的稳定性

地脚螺栓安装：在基础混凝土凝固前，将地脚螺栓按照规定的位置和深度埋入基础中。地脚螺栓的间距和规格应根据塔体的重量和受力情况确定。安装完成后，要对地脚螺栓进行保护，防止在后续施工中受到损坏或污染。

基础验收：待基础混凝土达到养护强度后，对基础进行检查验收。检查基础的外观是否有裂缝、蜂窝麻面等缺陷，使用水平仪测量基础表面的水平度，用经纬仪检查基础的中心线位置偏差。各项指标符合要求后，方可进行塔体的安装。



三、塔体连接

分段吊装：对于***型喷淋塔，一般采用分段吊装的方式进行安装。使用吊车或其他起重设备，将塔体的各段依次吊起，缓慢下落至基础上方。在吊装过程中，要注意保持塔体的平衡和稳定，避免发生碰撞或变形。可以使用绳索和导向装置来控制塔体的位置和方向。

对接固定：将各段塔体准确对接后，通过螺栓或焊接等方式进行固定。对于螺栓连接，要按照规定的顺序和扭矩拧紧螺栓，确保连接牢固且密封******。一般先对称拧紧四角的螺栓，然后再逐步拧紧其他螺栓。扭矩***小要根据螺栓的规格和材质确定。若是焊接连接，应由专业焊工按照焊接工艺规程进行操作，保证焊缝质量，无气孔、夹渣、裂纹等缺陷。

垂直度校正：在塔体连接完成后，使用铅垂线或激光测距仪等工具检查塔体的垂直度。若垂直度偏差超过允许范围，通过调整地脚螺栓的松紧程度或在塔体底部添加垫片来进行校正。一般要求塔体的垂直度偏差不超过塔体高度的 1/1000，且***偏差不得超过 30mm。



四、内部组件安装

填料安装：将填料按照规定的方式填充到塔体内的填料层中。常见的填料有拉西环、鲍尔环、规整填料等。对于散装填料，可采用乱堆或整砌的方式安装，要注意填料的分布均匀性，避免出现空洞或堆积现象。对于规整填料，要按照规定的排列方向和顺序进行安装，确保填料的表面平整，与塔壁贴合紧密。

喷头安装：根据设计要求，在塔体内部的合适位置安装喷头。喷头的安装角度和高度要***调整，以保证液体能够均匀地喷洒在填料上。一般喷头的安装角度偏差不超过±5°，高度偏差不超过±10mm。安装完成后，用手转动喷头，检查其是否灵活，有无堵塞现象。

支撑结构安装：安装填料的支撑格栅或其他支撑结构，确保其具有足够的强度和刚度，能够承受填料和液体的重量。支撑结构的安装位置要准确，与塔体的连接要牢固。在安装过程中，要注意避免损伤塔体内部的防腐涂层。

五、管道连接

进水管连接：将进水管与喷淋塔的进水口可靠连接。通常采用法兰连接或螺纹连接方式。若为法兰连接，要在两片法兰之间放置密封垫片，然后均匀拧紧螺栓。对于螺纹连接，要在螺纹处缠绕适量的生料带，以保证密封效果。进水管的管径要根据循环水流量和流速合理选择，一般流速控制在 1 - 2m/s。

出水管连接：同理，将出水管连接到喷淋塔的出水口。出水管的走向要考虑排水的顺畅性，避免出现积水或倒流现象。在连接出水管时，要注意安装止回阀，防止水倒流对循环泵造成损坏。

循环管道连接：连接循环泵与喷淋塔之间的循环管道。循环管道的材质要根据循环水的水质和温度等因素选择，常用的有碳钢、不锈钢、UPVC 等。管道连接完成后，要进行压力试验，试验压力一般为工作压力的 1.5 倍，保压 30 分钟，无泄漏为合格。



六、附属设备安装

循环泵安装：将循环泵安装在合适的位置，确保其基础牢固，水平度符合要求。循环泵的进出口要与管道正确连接，注意管道的支撑和减振措施。在安装循环泵时，要根据泵的使用说明书进行操作，加注润滑油，检查电机的转向是否正确。

风机安装：如果喷淋塔需要配套风机，将风机安装在指定位置。风机的基础要做***隔振处理，减少运行时的振动传递。风机的进出口风管要与塔体或其他管道连接紧密，密封******。安装完成后，要进行试运转，检查风机的风量、风压是否符合设计要求，运行是否平稳，有无异常噪声。

仪表安装：安装温度计、压力表、液位计等仪表。温度计和压力表要安装在便于观察和检修的位置，其测量精度要满足工艺要求。液位计的安装要确保能够准确测量塔体内液体的液位高度，一般液位计的上下两端要设置截止阀，以便检修和更换。



七、电气连接

布线：按照电气原理图，将电机、仪表等设备的电缆进行敷设。电缆的敷设路径要避开高温、潮湿、易受机械损伤的区域。在穿过墙壁、楼板等部位时，要加装防护套管。电缆的敷设方式可以采用桥架敷设、埋地敷设或穿管敷设等，要根据实际情况选择合适的方式。

接线：将电缆的端部按照接线图连接到相应的接线端子上。在接线过程中，要确保接线牢固，无松动现象。对于电机的接线，要注意相序的正确性。同时，要对电缆的金属外皮进行接地处理，接地电阻要符合相关标准要求，一般不***于 4Ω。

接地：整个喷淋塔系统要进行可靠的接地。接地极可采用角钢、钢管或圆钢等材料，埋入地下的深度和长度要符合规范要求。接地干线要与接地极可靠连接，并将喷淋塔的金属外壳、管道、设备等都连接到接地干线上，形成一个完整的接地系统，以确保人身安全和设备的正常运行。



八、调试与验收

调试：完成连接装配后，进行全面调试。***先进行单机调试，分别启动循环泵、风机等设备，检查其运行状况，包括电机的电流、电压、转速，设备的振动、噪声等是否正常。然后进行联动调试，向喷淋塔内注入适量的水，开启循环系统和通风系统，观察塔内的喷淋情况、气液接触效果、各仪表的显示数据等，根据调试结果对设备和管道进行调整***化。

验收：调试合格后，组织相关人员进行验收。验收内容包括设备的安装质量、运行性能、安全环保等方面。检查各连接部位是否牢固、密封******，设备运行是否稳定，处理效果是否达到设计要求，安全防护装置是否齐全有效等。验收合格后，填写验收报告，交付使用。
